UZAY SİSTEM YAPIMININ GENEL SÜRECİ
Uzay sistemler yapı mimarisine bağlı olarak, geniş açıklıkları kolayca geçebilir ve farklı geometrik şekiller oluşturabilir. Bu formların doğru bir şekilde çizilmesi ve tasarlanması, çatının dayanıklılığı ve görsel uyumu açısından kritik öneme sahiptir. Doğru tasarlanmış bir uzay sistem hem estetik hem de fonksiyonel açıdan yapıya değer katar.
Altınyaldız Uzay Sistemleri teknik ofisi olarak, teknik çizimleri hassas ölçümlerle oluşturuyoruz. Bu çizimler projelerimizin temelini oluşturur. Detaylı uzay sistem paftaları, karmaşık mühendislik hesaplamalarını görselleştirerek projenin anlaşılmasını ve uygulanmasını sağlar.
Altınyaldız Uzay Sistemleri olarak, uzay sistem çelik çatı sistemlerinin statik çözümü için hazırlanmış, birçok program kullanmaktayız. Sürekli değişen ulusal ve uluslararası şartnameleri takip edip, müşterilerimize projelerinde destek olmak için güncel yönetmeliklere göre statik hesaplarımızı yapıyoruz.

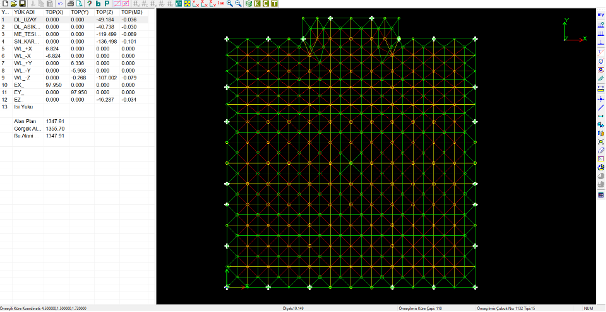

Altınyaldız teknik ofisi olarak kullandığımız kendi yazılımımızla, bilgisayar ortamında hassas ölçümlerle hazırladığımız uzay sistem tasarımlarını, statik hesap programına aktarırız. Çözüm sonucu bulunan ve uzay sistemde kullanılan elemanların metrajlarıyla, birim fiyat dosyasına bağlı kalarak teklif fiyatlarını belirleriz.

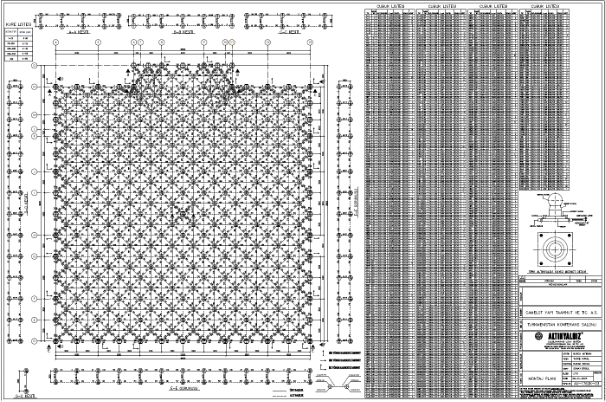

Uzay sistem dosyalarının statik çözümü tamamlandıktan sonra, proje aşamalı olarak ilerler. Müşteri ile anlaşmaya varıldıktan sonra, yapılan statik hesaplar rapor haline getirilir ve statik projelerle birlikte işveren onayına sunulur. Statik proje onay dosyasında; uzay sistem hesap raporu, statik hesaplara uygun montaj planı, uzay sistem planı, ankraj planı, aşık planı bulunur. Çizimlerde elemanların tip numaraları, ölçüleri, kesit özellikleri tablo halinde gösterilir.
Altınyaldız Uzay Sistemleri olarak, müşteri onayının ardından imalat hesaplamalarına geçeriz.
Uzay sistemin çözümü sırasında çubuk kesitleri için alınan değerler, çözüm sonunda oluşan çubuk kuvvetlerine göre belirlenir. Son adımda statik çözüm sonucu oluşan bu dosyaların program tarafından okunmasıyla çubuk iş emri dosyası çıkarılır.
Kürelerin imalatı için, program sonucu otomatik olarak oluşturulan boruların bağlandığı sistem delikleri mevcuttur. Bunların yanı sıra, aşık ve tesisatın bağlanacağı yerlere tepe ve cephe deliklerinin de açılması gerekmektedir.
Altınyaldız teknik ofisinde hazırlanan uzay sistem veri dosyalarının statik çözümünün yapılmasının ardından, küre CNC dosyalarını ve çubuk iş emirlerini oluşturarak imalat dosyalarını fabrikaya veririz.
Sistemin statik çözümü tamamlandıktan sonra, üretime yönelik hazırlanan bu dosyalar, küre ve çubuk iş emirleri olarak fabrikaya iletilir. Mesnet boyutlandırmaları da yapılarak fabrikaya mesnet imalat dosyaları gönderilir. Ayrıca, aşık imalat çizimleri de fabrikaya iletilir.
Sonuç olarak, imalatın sonunda, yapılan imalat hesaplamalarına göre, şantiyede kullanılmak üzere montaj paftaları hazırlanır. Montaj paftası, sahada montaj ekiplerince sistemin kurulumunun yapılabilmesini sağlar.
Burcu AKTEKİN
